Verso montaggio catena shimano dura ace

[Gianluca 76]

Ciao a tutti, ho acquistato la catena dura ace xtr cn-hg901 11v
Ho letto che la parte esterna è quella con le scritte ma qui ci sono in tutte e due i lati! Come faccio ad capire il verso di montaggio?

Prodotti MTB scontati



[AlexV]

Strano, dalle istruzioni sembrerebbe averle su un lato solo...
Comunque sono qui se vuoi dargli un'occhiata

Manuals & Technical Documents



[franz_quattro]

Ciao a tutti, ho acquistato la catena dura ace xtr cn-hg901 11v
Ho letto che la parte esterna è quella con le scritte ma qui ci sono in tutte e due i lati! Come faccio ad capire il verso di montaggio?

Ciao,

per me ti hanno venduto una CN-9000 11v
ha le scritte su entrambi i lati perchè non è direzionale

controlla le scritte sulle maglie



[Gianluca 76]

Ciao,

per me ti hanno venduto una CN-9000 11v
ha le scritte su entrambi i lati perchè non è direzionale

controlla le scritte sulle maglie

Ho controllato c'è scritto CN hg901 com'è possibile?
Ma se fosse. Veramente una 9000 sarebbe un vecchio tipo?
Potrebbe essere un difetto di stampa? Magari per sbaglio hanno messo le scritte su tutte è due i lati, se fosse così come faccio a capire come montarla? c'è qualche segno nelle maglie per capirlo?



[BlastStiff]

Ma le scritte sono uguali su entrambi i lati?

Seguendo il manuale ALLA LETTERA, devi tenere all'esterno il lato in cui è scritto SHIMANO (anche se dubito sia il modo giusto di interpretarlo)


Magari c'è un lato con tutte la stampigliature (esterno) e l'altro con solo qualche marcatura (interno)



[franz_quattro]

Ho controllato c'è scritto CN hg901 com'è possibile?
Ma se fosse. Veramente una 9000 sarebbe un vecchio tipo?

La CN-9000 è del 2012 ed è prettamente stradale

Potrebbe essere un difetto di stampa? Magari per sbaglio hanno messo le scritte su tutte è due i lati, se fosse così come faccio a capire come montarla? c'è qualche segno nelle maglie per capirlo?

Potrebbe trattarsi un errore di fabbricazione
cioè, hanno caricato le piastrine esterne
anche nel contenitore destinato a quelle posteriori

le maglie esterne anteriori hanno delle ulteriori lavorazioni
che non sono presenti sulle maglie esterne posteriori



fattela sostituire, naturalmente senza nessuna spesa aggiuntiva

Ma le scritte sono uguali su entrambi i lati?

Seguendo il manuale ALLA LETTERA, devi tenere all'esterno il lato in cui è scritto SHIMANO (anche se dubito sia il modo giusto di interpretarlo)
Vedi l'allegato 449392

Magari c'è un lato con tutte la stampigliature (esterno) e l'altro con solo qualche marcatura (interno)

Il modo di interpretare il senso di montaggio è univoco
la catena deve essere vista di fronte, come per il Quick-Link

perciò
lato anteriore = lato destro della bici
lato posteriore = lato sinistro della bici

il lato posteriore o interno non presenta nessuna marcatura



[Gianluca 76]

La CN-9000 è del 2012 ed è prettamente stradale

Potrebbe trattarsi un errore di fabbricazione
cioè, hanno caricato le piastrine esterne
anche nel contenitore destinato a quelle posteriori

le maglie esterne anteriori hanno delle ulteriori lavorazioni
che non sono presenti sulle maglie esterne posteriori

Vedi l'allegato 449401

fattela sostituire, naturalmente senza nessuna spesa aggiuntiva


Il modo di interpretare il senso di montaggio è univoco
la catena deve essere vista di fronte, come per il Quick-Link

perciò
lato anteriore = lato destro della bici
lato posteriore = lato sinistro della bici

il lato posteriore o interno non presenta nessuna marcatura

Questi segni ci sono sia a destra che a sinistra poi le scritte sono identiche su tutte e due i lati , ho montato la catena e fa un rumore tipo di frullatore



[BlastStiff]

Riesci a mettere qualche foto?

Io ho una catena 12V, direzionale, e le differenze tra lato interno ed esterno si vedono (scritte a parte).

Ah no... si dice lato anteriore e posteriore...



[Gianluca 76]

Riesci a mettere qualche foto?

Io ho una catena 12V, direzionale, e le differenze tra lato interno ed esterno si vedono (scritte a parte).

Ah no... si dice lato anteriore e posteriore...

Si dopo metto delle foto



[franz_quattro]

Riesci a mettere qualche foto?

Io ho una catena 12V, direzionale, e le differenze tra lato interno ed esterno si vedono (scritte a parte).

Ah no... si dice lato anteriore e posteriore...

Guarda che le differenze di maglia tra lato esterno-anteriore e lato interno-posteriore
si vedono anche sull'estratto del manuale in inglese al tuo post #5

e anche sul mio che è in lingua italiana



[BlastStiff]

Guarda che le differenze di maglia tra lato esterno-anteriore e lato interno-posteriore
si vedono anche sull'estratto del manuale in inglese al tuo post #5

e anche sul mio che è in lingua italiana

Ehm... lì c'ero arrivato anche io.

È lui che dice che "questi segni" ci sono su entrambi i lati.
Per questo ho suggerito di mettere qualche foto, perché anche se non ci fossero le scritte, la differenza tra lato esterno e lato interno è evidente.

Cmq, se davvero hanno fatto casino in produzione e sono finite delle piastrine "esterne" sula lato interno, è ovvio che non veda differenze.



[franz_quattro]

Ehm... lì c'ero arrivato anche io.

È lui che dice che "questi segni" ci sono su entrambi i lati.
Per questo ho suggerito di mettere qualche foto, perché anche se non ci fossero le scritte, la differenza tra lato esterno e lato interno è evidente.

Cmq, se davvero hanno fatto casino in produzione e sono finite delle piastrine "esterne" sula lato interno, è ovvio che non veda differenze.

Ehmm .. non è esattamente così
lui non dice che ci sono "segni" - ma più precisamente:

Ciao a tutti, ho acquistato la catena dura ace xtr cn-hg901 11v
Ho letto che la parte esterna è quella con ma qui ci sono le scritte in tutte e due i lati! Come faccio ad capire il verso di montaggio?

quindi, le scritte ci sono e sono su tutti e due i lati!



[Gianluca 76]

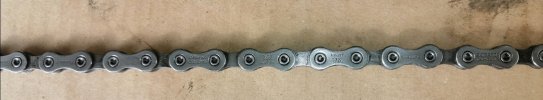

Ecco la catena come si vede e identica in tutti i lati! Ma per curiosità ma questa catena è esclusivamente per bici da corsa oppure per mtb e bic da corsa?



[bonny92]

Ecco la catena come si vede e identica in tutti i lati! Ma per curiosità ma questa catena è esclusivamente per bici da corsa oppure per mtb e bic da corsa?

è scritto nella foto che hai postato tu, si vede la dicitura dura ace e sotto xtr.
C'è anche il disegnino...



[franz_quattro]

è scritto nella foto che hai postato tu, si vede la dicitura dura ace e sotto xtr.
C'è anche il disegnino...

Non è la scatola il problema
è la catena che dovrebbe avere le scritte solo sulla parte anteriore

tra l'altro non vedo le sigle con anno e mese di fabbricazione



[bonny92]

Non è la scatola il problema
è la catena che dovrebbe avere le scritte solo sulla parte anteriore

tra l'altro non vedo le sigle con anno e mese di fabbricazione

Ah ok, non avevo letto i post precedenti, comunque io sulla ultegra ho sempre avuto le scritte uguali su entrambi i lati da quel che ricordo, di certo le ho sempre montate senza preoccuparmene appunto perché erano uguali i due lati (sempre montate su gruppo ultegra da bdc però non su mtb dove magari danno problemi)
Poi magari sulla ultegra è normale e sulla dura ace no, boh...



[franz_quattro]

Ah ok, non avevo letto i post precedenti, comunque io sulla ultegra ho sempre avuto le scritte uguali su entrambi i lati da quel che ricordo, di certo le ho sempre montate senza preoccuparmene appunto perché erano uguali i due lati (sempre montate su gruppo ultegra da bdc però non su mtb dove magari danno problemi)
Poi magari sulla ultegra è normale e sulla dura ace no, boh...

Ultegra serie 6800 e DA 9000 hanno la catena non direzionale
ed è espressamente per bdc - no mtb

mentre le HG-CN901-801-701 sono direzionali
e valide per tutte e due le discipline



[franz_quattro]

Ecco la catena come si vede e identica in tutti i lati! Ma per curiosità ma questa catena è esclusivamente per bici da corsa oppure per mtb e bic da corsa?

E chi lo sa con certezza? Io no

prova a vedere se su qualche maglia sono impresse due lettere
così da quelle si ricava anno e mese di fabbricazione



[bonny92]

Ultegra serie 6800 e DA 9000 hanno la catena non direzionale
ed è espressamente per bdc - no mtb

mentre le HG-CN901-801-701 sono direzionali
e valide per tutte e due le discipline

Allora le cose sono 2:

-mi è sempre andata di culo (che su 3 catene può anche essere)
-sul gruppo ultegra non da problemi (mi pare strano)

Forse c'è anche una terza ma devo andare a dare un'occhiata in garage.



[Pietro.68]

Ecco la catena come si vede e identica in tutti i lati! Ma per curiosità ma questa catena è esclusivamente per bici da corsa oppure per mtb e bic da corsa?

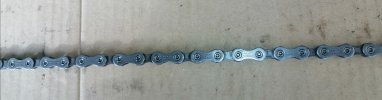

le due foto della catena stesa sul cartone si riferiscono ai due lati o allo stesso lato?
Comunque se fa casino prova a girarla interno con esterno. Forse è montata al contrario.
